综合布线系统解决方案
目录
一．综合布线系统概述
综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。它既能使语音、数据、图像设备和信息交换设备与其他信息管理系统彼此相连，也能使这些设备与外部通信网络相连接。它还包括建筑物外部配线网络或电信线路与应用系统设备之间的所有缆线及相关的连接部件。
综合布线由不同种类和规格的部件组成，其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。这些部件可用来构建各种配线子系统，它们都有各自的具体用途，不仅易于实施安装，而且能随需求的变化而平稳升级。
综合布线系统是信息的神经中枢，它的性能直接影响到信息系统的性能和寿命
本方案在满足需求的前提下，重点考虑今后的系统扩充、可靠性、易维护、易管理等问题，
综合布线系统采用星型拓扑结构和分层星型拓扑结构, 根据国际电子工业协会(EIA)和国际电信工业协会(TIA) 2002年制定的结构化布线系统标准，中华人民共和国建设部2007年制定的GB50311-2007《综合布线系统工程设计规范》，结构化布线系统由工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备间子系统、管理子系统、建筑群子系统六个子系统组成。参见下图：

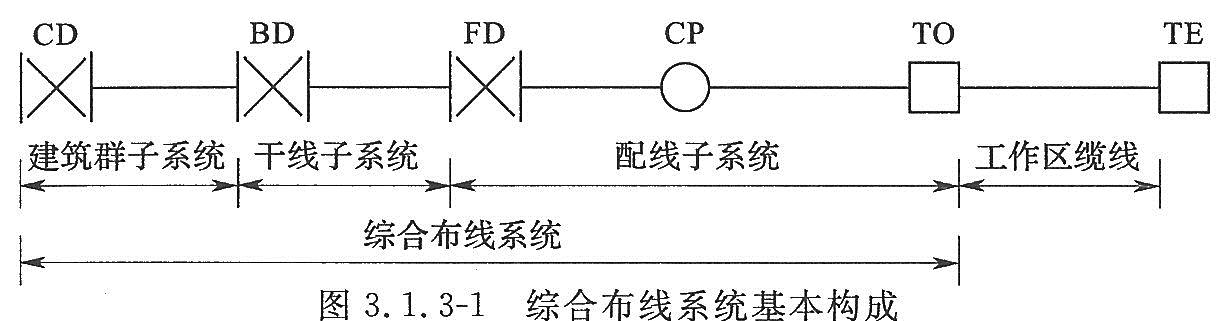

综合布线系统基本构成应符合下图要求：
综合布线系统基本构成
※ 工作区子系统：
工作区子系统一个独立的需要设置终端设备(TE)的区域宜划分为一个工作区。工作区应由配线子系统的信息插座模块(TO)延伸到终端设备处的连接缆线及适配器组成。
※ 配线(水平)子系统：
配线(水平)子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备(FD)的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。
※ 干线(垂直)子系统：
干线(垂直)子系统应由设备间至电信间的干线电缆和光缆，安装在设备间的建筑物配线设备(BD)及设备缆线和跳线组成。
※ 建筑群子系统：
建筑群子系统应由连接多个建筑物之间的主干电缆和光缆、建筑群配线设备(CD)及设备缆线和跳线组成。
※ 设备间子系统：
设备间子系统是在每幢建筑物的适当地点进行网络管理和信息交换的场地。对于综合布线系统工程设计，设备间主要安装建筑物配线设备。电话交换机、计算机主机设备及入口设施也可与配线设备安装在一起。
※ 进线间：
进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。
管理：管理应对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按-定的模式进行标识和记录。
注：配线子系统中可以设置集合点(CP点)，也可不设置集合点。
***的结构化综合布线系统（PDS）的建设是一个综合的、统一的信息系统工程，将满足当前和将来网络通讯技术的发展，实现语音、数据和图像信息的传输。本方案将提供全面完整,可扩展性强的解决方案，以实现系统实施灵活性和连贯性。方案在设计中充分理解用户对智能化工程建设的要求，对系统现在以及将来的应用及连接需求进行综合分析，在系统需要扩容和扩展时而进行下一步实施时，可以方便并且平滑的实现。
本方案将提供全面完整和扩展性强的解决方案，以实现系统实施灵活性和连贯性。方案在设计中充分理解用户对智能化工程建设的要求，对系统现在以及将来的应用及连接需求进行综合分析，在系统需要扩容和扩展时而进行下一步实施时，可以方便并且平滑的实现。
为了满足的需求，本综合布线系统方案设计遵循以下原则：
※ 兼容性：这是结构化布线系统的首要特性，兼容性是指其设备可以用于多种系统中的性能。由于结构化布线接口采用标准化设计，可支持不同厂家、不同类型的设备。
※ 开放性：结构化布线系统使用开放式体系结构，符合国际上流行的标准。系统对国际上所有著名的厂商的产品开放，提供一个开放的硬件平台。
※ 扩展性：设计时必须考虑系统的可扩展性，避免业主以后需要升级造成不必要的设备浪费。
※ 可靠性：采用高品质的材料和组合压接方式构成一套高标准的信息通道。所有的器件均通过ISO认证，每条信息通道都采用专用仪器校核线路阻抗、衰减率、串扰等电气性能，以保证传输质量。布线系统全部采用星型物理拓扑结构，点到点的连接，任何一条线路的故障都不影响其他线路的运行，同时也为线路维护和故障检修提供了极大的方便，从而保证了系统可靠的运行。
※ 先进性：综合布线系统应用极具弹性，采用双绞线或双绞线与光缆混合布线方式，构成一套合理的、完整的布线系统。所有布线均采用世界上最新的通信标准。信道连接符合B-ISDN设计标准，按八芯双绞线配置。
※ 经济性：综合布线过程对各种线缆统一规划、统一施工安装的过程，减少了不必要的重复布线、重复施工，节约了线材，节省了人工，从整体上讲节省了投资，提高了效益。
综合布线系统已逐步发展成为一种产业，如同计算机、建筑一样，也必须有标准规范。目前，已出台的综合布线系统及其产品、验收测试的标准主要有：
国际标准和规范有：
国内标准和规范有：
选择良好的综合布线产品和科学的设计、精心的施工是智能化建筑的 “百年大计”。就我国现在的情况来看，目前，在国内市场上的产品很多。在众多的产品当中，大多数都符合标准的外型尺寸，但电气性能、结构特征以及符合EIA/TIA 568B标准的可靠性指标也是十分重要的，常易被人们所忽视。因此在选用产品的时候，要选用有专业机构认证和符合标准的产品，不建议在一个工程项目中选用多家产品，否则在系统的可靠性方面达不到要求，会影响整个布线系统的效果，难以保护用户的投资。因为综合布线正是为统一形形色色弱电系统的纷争和不一致、不灵活而创立的，如果在布线系统中再出现传输性能和电气参数不一致的多家产品，则恰好是与综合布线的初衷所背道而驰的。 因此，选择一致性的、高性能的布线材料是综合布线重要的一环。
二．综合布线系统设计方案
3.1本设计方案综合布线系统需求概述
1.客户需求分析及设计
此次的综合布线系统设计建筑为一栋5层办公楼，层高3.5米，楼长40米，楼宽30米，弱电井设于楼的一角，配线间与弱电井在同一角，为10平方米小房间,水平电缆最长Lmax=60米，最短Lmin=15米。
总机房的位置:
网络总机房的位置依据弱电设计图纸，设置在1层的通信及网络机房。
电话总机房的位置依据弱电设计图纸，设置在1层的通信及网络机房。
弱电间的配置：
弱电井作为弱电管理和走线的通道，考虑节约走线和管理的方便及水平走线距离的限制。在本方案中2-5层每层设一个管理间，具体位置见图纸。

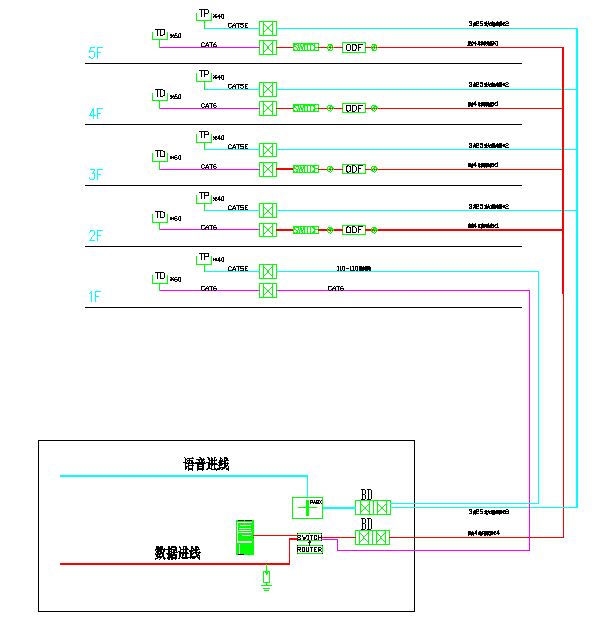

综合布线系统设计如下：
每层各40个语音点，60个数据点；2-5每层设置一个楼层管理间，分管各层信息点；一层设置一个大楼主设备间，分管一层信息点及垂直主干，语音主干采用3类25对大对数电缆，数据主干采用四芯室内多模光缆，另外主设备间预留200对市话缆进线。系统设计为数据采用6类系统，语音采用超五类系统。
每层的弱电间和设备间的数量如下表：
|
序号 |
楼层 |
弱电间数量 |
设备间数量 |
|
1 |
1层 |
|
1个 |
|
2 |
2层 |
1个 |
|
|
3 |
3层 |
1个 |
|
|
4 |
4层 |
1个 |
|
|
5 |
5层 |
1个 |
|
水平子系统的数据点采用6类网络线缆，语音点位采用超5类网络线缆，所有线缆汇聚到管理间。6类网络线缆上6类24口网络配线架，超5类网络线缆上超5类24口配线架。网络点和语音点分开配置管理。
数据主干采用多模光缆，从1层的网络机房到每个楼层的弱电管理间各敷设1根4芯室内多模光缆。语音主干采用室内3类25对大对数电缆，从1层网络机房至各层管理间各布设2根3类25对大对数线缆。
本方案涉及范围为：
综合布线系统的设计、供应、安装、接续、测试、验收、系统质保、技术支持、售后服务、培训和认证；
协调配合与其他相关专业（建筑、结构、水、风、电、精装修等）的设计、安装工作；
协助与本系统相关的各系统，如电话通讯、计算机网络、电视会议、机房等的调试开通工作；
管线、桥架的施工进度和质量管理及督促检查。
2．综合布线系统的需求
考虑各方面的业务需求建立数字通讯系统和千兆网系统。为此建立的结构化布线系统，应能适应并适合业务发展的要求。本综合布线系统要求能支持话音及多种计算机数据系统。
其中语音要求支持电话交换机系统，数据传输要求能够传输各种计算机网络信息。根据设计要求，此次综合布线系统投标的核心要求如下：
满足相关的国际标准和国家标准；
能够支持各种计算机网络设备和电话系统；
具有先进性、可靠性、可互换性和扩充性；
信息点总数为300点，语音点总数为200个点。
综合布线点位配置表
|
序号 |
楼层 |
面板 |
模块 |
||
|
单孔 |
双孔 |
电话TP |
网络TD |
||
|
1 |
1层 |
20 |
40 |
40 |
60 |
|
2 |
2层 |
20 |
40 |
40 |
60 |
|
3 |
3层 |
20 |
40 |
40 |
60 |
|
4 |
4层 |
20 |
40 |
40 |
60 |
|
5 |
5层 |
20 |
40 |
40 |
60 |
|
合计 |
100 |
200 |
200 |
300 |
|
3.2本设计方案综合布线系统总体规划说明
对计算机网络系统采用集中管理和分区控制的方式。
信息点的数量依据甲方需求和房间功能设计，方案选用非屏蔽布线系统为解决方案。分数据和语音2个部分，数据部分主干采用室内4芯多模光缆，数据水平子系统全部为六类非屏蔽布线产品，数据传输速率为250 Mbps到桌面，主干数据传输速率为1000Mbps。语音部分主干采用三类25对非屏蔽双绞线，语音水平子系统全部为超五类非屏蔽布线产品，水平部分采用语音配线产品， 可完全满足用户需求。管理子系统配线架采用六类24口配线架、超五类24口配线架和100对110机架式跳线架，放置于标准机柜。
系统采用模块化设计和分层星型网络拓扑结构。由工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备间子系统、管理子系统、建筑群子系统六个子系统组成。方案设计充分考虑了高度的可靠性、先进性、灵活性、可扩充性、易管理性及性能价格比高等优点

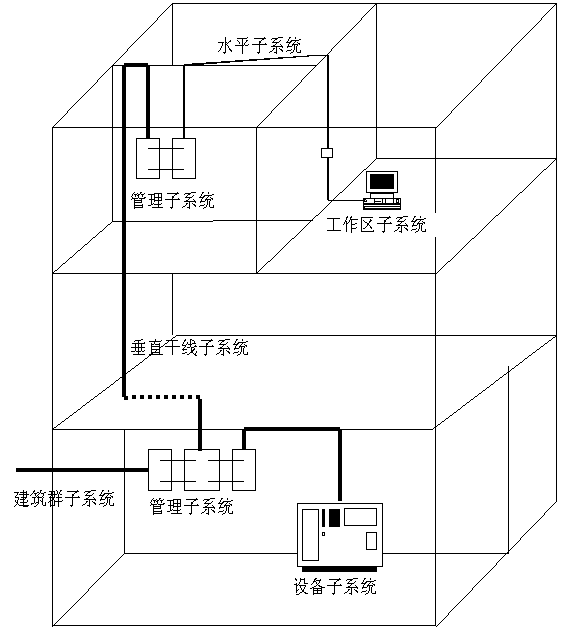

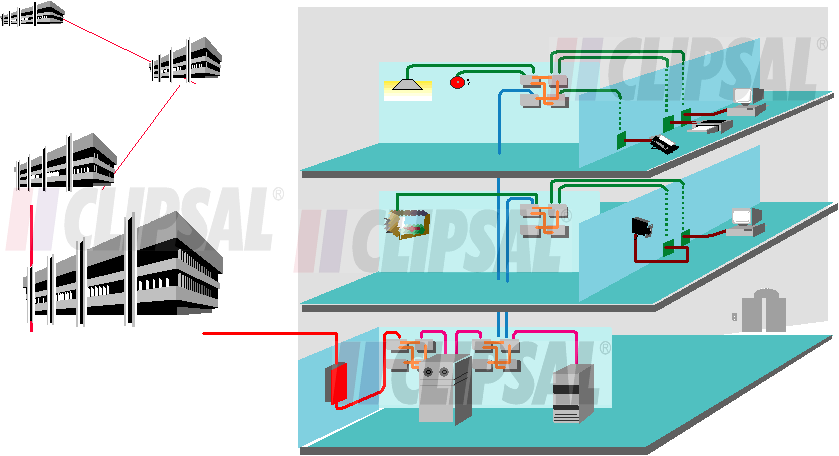

下图是结构化布线系统各子系统的示意：
3.2.1工作区子系统的产品选型
工作区子系统由终端转换适配器，工作站和电话终端连接线及相关的布线部件组成。一个独立的需要设置终端设备的区域可划分为一个工作区。工作区子系统由信息插座延伸到工作站终端的用户连接电缆及适配器组成。
3.2.1.1数据部分
本方案数据部分跳线采用六类RJ45跳线和六类信息模块
六类RJ45跳线
成品数据跳线是一种高性能的六类成品跳线，适用于可靠的数据传输且多变动的环境要求。经精心设计及过硬的生产流程令六类RJ45跳线系列均有完美无缺的阻抗匹配性能，从而具有最小的反射信号及显著的传输性能。六类RJ45跳线衰减指标也大大超出普通跳线性能要求。
六类成品数据跳线是采用六类多股软线和六类RJ45跳接头经过工厂化工艺端接压制而成，性能完全符合六类传输标准。
六类RJ45跳接头采用物理线缆隔离技术, 实现最大限度的线对平衡，工厂化端接压制工艺采用自动剥线设备和专用气动端接设备，与现场制作相比具有更高可靠性和一致性。不建议使用现场端接。
六类成品数据跳线都经过100%的250MHz带宽传输性能测试，保证产品合格率达到百分之百。六类成品数据跳线每一根跳线都经过恒重拉力试验，保证产品在使用中的可靠性
有多种颜色和长度供用户选择。
语音跳线采用现场端接跳线法。语音跳线的1头采用的RJ11另1头RJ45接头可以直接插入RJ45插座内。
六类信息模块
六类信息模块自主的外观设计，简洁美观紧凑
独特的线路板线对平衡设计，减少干扰，通过余量高
具备T568A和T568B两种通用线序，标签清晰标注于模块端接保护帽上，透明的保护盖便利检查
端接口外壳材料采用高强度PC材料，IDC打线柱夹子为磷青铜，保证大于250次的端接
后部的端接保护帽具有扣锁式设计，可以保证线缆避免端接后的过度弯曲、脱落和对接触点的保护
具有向后兼容性可向下兼容CAT5E及更低类别的系统，避免用户的投资损失
接触针触点材料50μ″的镀金层，耐用性为1500次插拔
气闭式连接器-绝缘穿破适用于（0.4-0.6mm）线径的塑料绝缘铜线
3.2.1.2语音部分
本方案语音部分跳线采用超五类信息模块
超五类信息模块
超五类信息模块自主的外观设计，简洁美观紧凑
独特的线路板线对平衡设计，减少干扰，通过余量高
具备T568A和T568B两种通用线序，标签清晰标注于模块端接保护帽上，透明的保护盖便利检查
端接口外壳材料采用高强度PC材料，IDC打线柱夹子为磷青铜，保证大于250次的端接
后部的端接保护帽具有扣锁式设计，可以保证线缆避免端接后的过度弯曲、脱落和对接触点的保护
具有向后兼容性可向下兼容CAT5及更低类别的系统，避免用户的投资损失
接触针触点材料50μ″的镀金层，耐用性大于750次插拔
气闭式连接器-绝缘穿破适用于（0.4-0.6mm）线径的塑料绝缘铜线
安装面板
安装面板采用方型单孔面板和方型双孔面板，安装面板外形美观大方，使用便捷，结构可靠，适合多类型模块安装，完全可以满足用户对产品的要求
方型及弧形面板外形尺寸符合中国国家要求的86型安装标准
后嵌入式面框设计，表面无螺丝孔，外型更美观
面板表面带嵌入式图表及标签位置，便于识别数据和语音端口
配有防尘滑门用以保护模块、遮蔽灰尘和污物进入
备有适用于各种环境的单、双孔面板
材料采用ABS工程塑料产品
3.2.1.3工作区子系统的安装说明
信息插座为墙面暗装(特殊应用环境可考虑吊顶内、地面或明装方式)底边距地30厘米。为使用方便，要求每组信息插座附近配备220V电源插座，以便为数据设备供电，根据标准建议安装位置距信息座不小于10厘米。RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离。
3.2.1.4工作区子系统材料配置清单：
|
序号 |
产品名称 |
单位 |
数量 |
备注 |
|---|---|---|---|---|
|
1 |
方形单位面板 |
个 |
100 |
|
|
2 |
方形双位面板 |
个 |
200 |
|
|
3 |
六类非屏蔽90°信息模块 |
个 |
300 |
|
|
4 |
超五类非屏蔽90°信息模块 |
个 |
200 |
|
|
5 |
6类非屏蔽RJ45跳线（2米） |
根 |
300 |
|
3.2.2配线(水平)子系统的产品选型
水平布线子系统也可称为水平子系统。水平布线子系统是整个布线系统的一部分,它是从RJ-45插座开始到管理子系统的配线架,结构一般为星形。
3.2.2.1数据部分
六类4对非屏蔽双绞线
性能指标优于现行TIA/EIA568B.2 六类线缆标准，超过所有TIA/EIA-568-B.2-1六类线缆性能要求，能确保在100米范围内传输介质频宽达到250Mhz。
具有优异的平衡性和串音衰减特性，使其应用在更广泛的环境，可向下兼容CAT5E及更低类别的系统，避免用户的投资损失。
六类4对非屏蔽双绞线采用中心十字骨架隔离技术，导体成对绞合，四个线对包含于阻燃PVC套管中，被分隔带隔开，保持电缆结构的稳定性的同时降低了线对之间的串扰，保证在安装过程中电缆的平衡结构不遭到破坏。使传输信号的误码率降至最低程度
六类4对非屏蔽双绞线导体规格增加了电缆直径的23AWG线规，降低了信号衰减
电缆直径为6.5mm，结构紧凑。
绝缘单线每芯都带有彩色标记，方便施工端接，线缆上的递减尺寸标识简化安装。
所有使用原料导体铜及绝缘PE、护套PVC材质，放射性有害重金属含量完全控制在国际严格标准内，符合ROHS环保要求。
采用滚轴出线包装，易于抽出，施工拉线阻力更小，拉线无缠绕确保参数稳定性。
ETL测试符合六类元器件要求。
通用级(CM)防火等级。
最大安装拉力25 lbs.(11.3kg, 110 N)。
安装温度范围：0℃至60℃。
工作温度范围：-10℃至60℃。
3.2.2.2语音部分
本方案语音部分配线电缆采用超五类4对非屏蔽双绞线
五类4对非屏蔽双绞线
性能指标优于现行TIA/EIA568B.2 超五类线缆标准，能确保在100米范围内传输介质频宽达到100Mhz。
具有优异的平衡性和串音衰减特性，使其应用在更广泛的环境，可向下兼容CAT5及更低类别的系统，避免用户的投资损失。
五类4对非屏蔽双绞线保持电缆结构的稳定性的同时降低了线对之间的串扰，保证在安装过程中电缆的平衡结构不遭到破坏。使传输信号的误码率降至最低程度
超五类4对非屏蔽双绞线导体规格为24AWG线规，降低了信号衰减
电缆直径为5.2mm，结构紧凑。
运行温度 -20到70度。
绝缘单线每芯都带有彩色标记，方便施工端接。
所有使用原料导体铜及绝缘PE、护套PVC材质，放射性有害重金属含量完全控制在国际严格标准内，符合ROHS环保要求。
采用滚轴出线包装，施工拉线阻力更小，拉线无缠绕确保参数稳定性
五类4对非屏蔽双绞均经过DELTA、中国信息产业部等独立测试机构的检验和认证，SGS公司ROHS环保监测认证。
3.2.2.3配线(水平)子系统的安装说明
配线(水平)子系统的电缆由管理子系统引出至工作区子系统的信息插座。采用走吊顶的轻型装配式槽形电缆桥架的方案，装配式槽形电缆桥架是一种闭合式的金属托架，安装在吊顶内，进入工作区时，从线槽引出金属管或PVC管，以埋入方式沿墙壁而下（或上）到各个信息点，将电缆引到墙上的暗装盒内。
结构化系统的布线是放射型的，线缆量较大，所以线槽容量的计算很重要。按照标准的线槽设计方法，应根据水平线的外径来确定线槽的容量，即：线槽的横截面积 = 水平线截面积之和 X 2在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。
线槽的材料为冷轧板，表面可进行相应处理，如镀锌、喷塑、烤漆等。线槽可以根据情况选用不同的规格。为保证线缆的转弯半径，线槽须配以相应规格的分支辅件，以提供线路路由的弯转自如。
同时为确保线路的安全，应使槽体有良好的接地端。金属线槽、金属软管、电缆桥架及各分配线箱均需整体连接，然后接地。如果不能确定信息出口的准确位置，拉线时可先将线缆盘在吊顶内的出线口，待具体位置确定后，再引到各信息出口。
线槽一般有多处转弯，在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径，足够大的弯曲半径可以保证系统的传输性能。
在线槽的转弯处，应有垫衬以减小拉线时的摩擦力。
注意事项：
在一个开放环境安装水平线时，至少应离开荧光灯5英尺(120mm)
同时保证水平线缆的长度不超过90米。
在施工工程中，遵照EIA/TIA-569标准规定保持与电力线一定的间距，
如下表：
EIA/TIA-569推荐通讯线与电力线间距
|
电力线小于480V的情况下 |
最小间隔距离 |
||
|
<2kvA |
2-5kvA |
>5kvA |
|
|
开放的或非金属的通讯线槽与非屏蔽的电力线间距 |
127mm |
305mm |
610mm |
|
接地的金属通讯线槽与非屏蔽的电力线间距 |
64mm |
152mm |
305mm |
|
接地的金属通讯线槽与封密在接地金属导管的电力线 |
|
76mm |
152mm |
3.2.2.4 水平区子系统材料使用清单：
|
序号 |
产品名称 |
单位 |
数量 |
备注 |
|---|---|---|---|---|
|
1 |
六类4对非屏蔽UTP线缆 |
305米/箱 |
50 |
|
|
2 |
超五类4对UTP线缆 |
305米/箱 |
34 |
|
3.2.3管理子系统的产品选型
管理子系统设置各个楼群的设备间内，由相应的配线盘及辅助配件等组成。借助于管理子系统，可以实现不同的网络拓扑结构；当工作人员位置迁移或调整时，可以灵活地改变用户的路由。
3.2.3.1数据光纤部分
数据光纤主干连接的管理部分为机架式12口光纤配线箱，SC光纤适配器、多模SC-LC跳线（双芯）组成。
光纤配线箱
采用模块化设计，用户可根据实际需求选配光纤适配器。
单元结构为 19 英寸机箱，高度为1U ，适合于标准机柜。
壳体采用环氧静电喷塑，外形美观。
提供光纤收容及整理空间，方便跳线及整理
配有光缆绑扎配件整理水平进线。
水平配线架背后配有金属保护罩，使线路板部分不外露
SC光纤适配器
单模SC -LC跳线（双芯）
单模SC-LC跳线由紧护套8字型单模光缆加SC/LC光纤压接头组成。采用工厂化压制，光纤头经电脑控制研磨，百分百经过测试。
3.2.3.2数据管理部分
数据管理部分为六类24口配线架和六类RJ45跳线
六类24口RJ45配线架
六类24口配线架，模块化结构便于安装及维护，内置式螺丝固定美观整洁；配线架能直接安装在19英寸标准机架或机柜上；配合加厚承线托架，较大的端口编码码标识易于快速识别插座；双层设计，重量轻、强度高的拉丝铝合金，黑阳极化抛光；兼容多媒体可混合使用不同类型的连接头；采用高密度的模块设计，十分灵活可自由选择卡入不同颜色模块以作色码管理。
具有向后兼容性可向下兼容CAT5E及更低类别的系统，避免用户的投资损失
接触针触点材料50μ″的镀金层，耐用性为1000次插拔
六类RJ45跳线
产品介绍见工作区子系统
3.2.3.3语音部分
语音管理部分为超五类24口配线架、超五类RJ45跳线和100对机架式110跳线架。
超五类24口模块式配线架
超五类24口配线架，模块化结构便于安装及维护，内置式螺丝固定美观整洁；配线架能直接安装在19英寸标准机架或机柜上；配合加厚承线托架，较大的端口编码码标识易于快速识别插座；双层设计，重量轻、强度高的拉丝铝合金，黑阳极化抛光；兼容多媒体可混合使用不同类型的连接头；采用高密度的模块设计，十分灵活可自由选择卡入不同颜色模块以作色码管理。满足或优于现行的超五类传输标准，性能超越超五类250MHZ连接硬件指标。
具有向后兼容性可向下兼容CAT5E及更低类别的系统，避免用户的投资损失
接触针触点材料50μ″的镀金层，耐用性为1000次插拔
超五类RJ45跳线
超五类成品数据跳线是一种高性能的超五类成品跳线，适用于可靠的数据传输且多变动的环境要求。经精心设计及过硬的生产流程令五类RJ45跳线系列均有完美无缺的阻抗匹配性能，从而具有最小的反射信号及显著的传输性能。超五类RJ45跳线衰减指标也大大超出普通跳线性能要求。
超五类成品数据跳线是采用超五类多股软线和超五类RJ45跳接头经过工厂化工艺端接压制而成，性能完全符合超五类传输标准。
超五类RJ45跳接头采用物理线缆隔离技术, 实现最大限度的线对平衡，工厂化端接压制工艺采用自动剥线设备和专用气动端接设备，与现场制作相比具有更高可靠性和一致性。不建议使用现场端接。
超五类成品数据跳线都经过100%的100MHz带宽传输性能测试，保证产品合格率达到百分之百。超五类成品数据跳线每一根跳线都经过恒重拉力试验，保证产品在使用中的可靠性
有多种颜色和长度供用户选择。
语音跳线采用现场端接跳线法。语音跳线的1头采用的RJ11另1头RJ45接头可以直接插入RJ45插座内。
100对机架式110跳线架
100对机架式110跳线架满足T-568A超五类传输标准，符合T568A和T568B线序，适用于设备间的水平布线或集中点的互配端接
坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别，便于管理
外壳材料为聚碳酸酯，杏仁色
IDC打线柱夹子为磷青铜材料，耐用性为250次插拔
前端平坦，凹型接线夹子及内置线对分离
适用于22，24及26AWG（0.64，0.5及0.4mm）线缆
标准的T568A和T568B线序
使用标准的5对打线工具
金属理线架1U
单面槽理线架1U按19" 机架标准设计，适用于配线架及设备跳线的水平和垂直方向的线缆管理。
设计简洁、对于各种线缆提供灵活、有效和安全的管理，使布线系统整洁美观。
符合19" 机架标准，易于安装。
材料：冷轧钢板
颜色：黑色。
3.2.3.4网络机柜部分
网络机柜选用24U标准型机柜
标准型24U机柜
标准型24U网络机柜符合ANSI/EIA RS-310-D、DIN41491，PART1、IEC297-2、DIN41494，PART7、 GB/T3047.2- 92标准 ，兼容19英寸国际标准、公制标准和ETSI标准
带透气孔的前门和后门，方便通风散热，提高网络设备运行的稳定性
可关闭的上部、下部多处走线通道，底部大走线孔尺寸可按需调整
可方便拆卸的左右侧门和前后门，全方位操作，多方位察看
高效坚固的并柜连接方式
可同时安装脚轮和支撑脚;结构坚固,最大静载达500KG,移动承载250KG
高级旋把机柜门锁
全部选用优质冷轧钢板制作；厚度：方孔条1.5mm，侧门1.2mm，立柱1.2mm，层板1.2mm，烟灰色钢化玻璃厚度5mm
表面处理经脱脂、酸洗、防锈磷化、纯水清洗、静电喷塑
主体颜色可选：国际流行电脑灰或黑色；高度、宽度、深度可选；多项配件可选
3.2.3.5管理间子系统环境要求：
管理间子系统是整个布线系统的重要组成部风。它的布局、选型及环境条件的考虑是否恰当，都直接影响到将来信息系统的正常运行及维护、使用的灵活性。在此，将对此提出以下建议：
室内照明不低于150Lx；
为了保证在安装、测试及今后维护时可能使用电源，建议安装若干电源插座，每一个电源插座的容量不小于300W（如有其他设备另加）；
根据该楼层上网络设备对电源的实际需求，配备能够满足使用需要的电源系统（包括UPS系统）；
管理间子系统应尽量靠近弱电竖井，以方便布线并节省投资；
管理间子系统旁网络设备所在地的环境工作温度应保持在18-27℃之间；
管理间子系统的湿度应保持在30%-50%之间；
为确保配线架上各种插座工作性能良好，要求管理间子系统内具有良好的通风，并做到室内无尘；
为施工及维护方便，建议楼层配线间的尺寸大于10平方米(布线系统)。
根据的推荐和网络管理的方便，楼层配线架管理的信息点不超过200个，否则会管理不便和走线的混乱。
3.2.3.6管理间子系统材料使用清单：
|
序号 |
产品名称 |
单位 |
数量 |
备注 |
|---|---|---|---|---|
|
1 |
超五类24位RJ45配线架 |
个 |
8 |
|
|
2 |
六类24位非屏蔽RJ45配线架 |
个 |
12 |
|
|
3 |
6类非屏蔽RJ45跳线（2米） |
根 |
240 |
|
|
4 |
1对110-RJ45跳线（2米） |
根 |
160 |
|
|
5 |
110型100回语音跳线架 |
个 |
4 |
|
|
6 |
金属理线架 |
个 |
36 |
|
|
7 |
12位光纤分线盒（SC） |
根 |
4 |
|
|
8 |
SC 多模耦合器 |
个 |
16 |
|
|
9 |
SC多模尾纤 |
个 |
16 |
|
|
10 |
19”配线柜（24U） |
根 |
4 |
|
3.2.4干线(垂直)子系统产品选型
干线(垂直)子系统由管理间子系统至总机房的干线电缆和光缆组成，用于完成数据和语音传输的主干线路。
3.2.4.1数据主干光缆
本方案数据部分选择室内4芯紧套式多模光缆
简介： 紧套式室内软光缆（GJFJV）选择优质光纤,使用专用设备,配合精密模具,并合理设计芳轮纱股数和张力,使产品的各项性能, 指标均优于相关国家标准的要求.
结构： 多根单模或多模紧套光纤均匀施放起加强作用多股芳纶纱,挤制阻燃护外套而成.
应用: ·局间通信
·室内环境
·跳线使用
标准： ·YD/T 1258.2-2003
·YD/T 1258.3-2003
·YD/T 1258.4-2005
特性： ·光纤中的紧套光纤外径均匀，剥离性好
·芳纶丝阻燃性能良好，产品的高低温附加衰减小
·光纤的几何尺寸及传输性能满足用户需要
技术说明：
|
项目 |
技术参数 |
|||
|
芯数 |
1-2芯 |
4芯 |
8芯 |
12芯 |
|
外护直径mm |
2.2±0.2 |
4.7±0.2 |
5.8±0.2 |
6.3±0.2 |
|
短期拉力 N |
150 |
220 |
300 |
400 |
|
短期压扁力N/100mm |
1000 |
1000 |
1000 |
1000 |
|
光缆重量 kg/km |
6.9 |
22.8 |
26.7 |
32.7 |
|
最小弯曲半径 |
10倍外径 |
|||
|
使用温度 |
-20～70 |
|||
|
紧套被覆材料 |
PVC |
|||
|
光缆外护颜色 |
多模为橙色、单模为黄色 |
|||
|
光缆外护材料 |
PVC(阻燃聚氯乙烯) |
|||
|
敷设方式 |
室内穿管、桥架 |
|||
3.2.4.2语音主干
本方案语音部分选择三类25对非屏蔽大对数电缆。
三类25对非屏蔽双绞线
三类25对非屏蔽双绞线性能满足或优于现行EIA/TIA-568-A和ISO11801三类传输标准
铜导体直径0.40mm
采用国际标准的多色谱电缆标识，方便端接
（注：之所以未采用3类50对大对数，主要考虑节约成本，因为包装定长位305米，如果用50对的只需要131米，浪费太多，采用25对的可以利用262米）
3.2.4.3干线(垂直)子系统的说明
采用光纤作为传输介质具有：支持距离长，频带宽、通信容量大、不受电磁干扰和静电干扰的影响、在同一根光缆中，邻近各根光纤之间几乎没有串扰、保密性好、线径细、体积小、重量轻、衰耗小、误码率低等优点，大大提高网络可靠性，同时使系统具备极高的升级能力
我们选择垂直子系统拓扑结构为星型拓扑结构，这是因为星型拓扑结构：
便于管理，星型拓扑结构的所有通信都要经过中心节点来支配，所以维护管理比较方便。
便于重新配置。用户可以在楼层配线架上任意增加、删除或移动、互换某个或某些信息插座，而且仅仅涉及它们所连接的终端设备。
便于故障隔离与检测。由于各信息点都连接到楼层配线架，相互之间保持相当大的独立性，因此可以方便地检测故障点，并清除。
便于系统的分段、级连与扩充。
电话语音主干全部使用3类100对双绞线电缆。楼层配线间配有1根3类100对双绞线，每部电话一对线，建议留有20%的电缆作为备用。
3.2.4.4干线(垂直)子系统的施工说明
1、干线的垂直部分：
垂直部分的作用是提供弱电井内垂直干缆的通道。这部分采用预留电缆井方式，在每层楼的弱电井中留出专为综合布线大对数电缆通过的长方形地面孔，电缆井的位置设在靠近支电缆的墙壁附近，但又不妨碍端接配线架的地方。在预留有电缆井一侧的墙面上,还应安装电缆爬架或线槽，爬架或线槽的横档上开一排小孔，大对数电缆用紧固绳绑在上面，用于固定和承重，如果附近有电梯等大型干扰源，则应使用封闭的金属线槽为垂直干缆提供屏蔽保护。
2、干线的水平通道部分：
水平通道部分的作用是，提供垂直干缆从主设备间到所在楼层的弱电井的通路，这部分也应采用走吊顶的轻型装配式槽形电缆桥架的方案，用来安放和引导电缆，可以对电缆起到机械保护的作用，同时还为垂直干缆提供防火、密封、坚固的空间使线缆可以安全地延伸到目的地。其选材算法与水平子系统设计部分的线槽算法一致，且若一根线管连续有两个90度的拐角时，应在一处加过线盒，以便拉线时不破坏线缆。与垂直部分一样，水平通道部分也必须保留一定的空间余量，以确保在今后系统扩充时不致需要安装新的管、槽。
本方案可以满足各种计算机网络系统对布线系统的要求。计算机网络可以通过光纤跳线可以组成结构上的线路连接，并通过各种网络协议支持着各种计算机网络。
采用标准型机柜,所有信息点均通过一定的编码规则(该规则将根据布线标准、用户想法和工程经验)和颜色规则，以方便用户的使用和管理方便。机柜的机壳和箱体。定购国产配套产品，其色彩和周围环境保持一致。
3.2.4.5干线(垂直)子系统材料使用清单：
|
序号 |
产品名称 |
单位 |
数量 |
备注 |
|---|---|---|---|---|
|
1 |
4芯室内多模软光缆 |
米 |
131 |
|
|
2 |
三类25对非屏蔽室内线缆 |
卷 |
1 |
|
3.2.5设备间子系统的产品选型
设备间子系统由连接建筑群子系统和干线(垂直)子系统线缆的管理设备组成，设备间子系统是在每幢大楼的适当地点设置进线设备，进行网络管理以及管理人员值班的场所。该系统由综合布线系统的建筑物进线设备，电话、数据、计算机等各种主机设备及其保安配线设备等组成，主要用于汇接各个IDF，包括配线架、连接条、绕线环和单对跳线等。
本方案主设备间管理本层(一层）的水平进线，2-5层的垂直主干线缆，以及外部语音通讯和数据
通讯的连接。
本设计方案数据光纤主干连接的管理部分为机架式24口SC光纤终端盒，SC光纤适配器、多模SC-LC跳线（双芯）、多模光纤收发器组成
数据管理部分为六类24口配线架和六类RJ45跳线
语音管理部分为100对机架式110跳线架
线缆理线架金属理线架1U
网络机柜选用标准型42U标准型机柜
所有产品的详细介绍见管理子系统
3.2.5.1设备间子系统的环境要求
由于管理间内要安装网络设备，因此管理间需进行必要的装修或同等条件的办公室内, 并配备照明设备以便于设备维护，同时为保证网络的可靠运行，管理间内应配备三组独立供电的220V电源插座，每设备间功率不小于400W。
将服务电梯安排在设备间附近，以便装运笨重的设备；
室温应保持在18℃至27℃之间，相对湿度保持在30%—55%；
保持室内无尘或少尘，通风良好，亮度至少达30英尺*烛光；
安装合适的消防系统（如采用湿型消防系统，不要把喷头直接对准设备）；
使用防火门，至少能耐火1小时的防火墙和阻燃漆；
提供合适的门锁，至少要有一扇窗口留作安全出口；
尽量远离存放危险物品的场所和电磁干扰源（如发射机和电动机）；
设备间的地板负重能力应为500kg/平方米。
根据结构化布线系统的要求，在配线间采用19”标准机柜。
综合布线系统中典型的配线间，其可以走进人的最小安全尺寸是120X150cm，标准的天花板高度为240cm，门的大小至少为高2.1M，宽1M，向外开。在主、分配线间，最好有供放置设备的设备柜，其大小可按设备的尺寸而定。在设备间尽量将设备柜放在靠近竖井的位置，在柜子上方应装有通风口用于设备通风。
在配线间内应至少留有二个为本系统专用的，符合一般办公室照明要求的220V电压，电流10A单相三极电源插座。如果需要在配线间内放置网络设备，则还应根据接线间内放置设备的供电需求，配有另外的带4个AC双排插座的20A专用线路。此线路不应与其他大型设备并联，并且最好先连接到UPS，以确保对设备的供电及电源的质量
3.2.5.2设备间子系统的材料使用清单：
|
序号 |
产品名称 |
单位 |
数量 |
备注 |
|---|---|---|---|---|
|
1 |
超五类24位RJ45配线架 |
个 |
2 |
|
|
2 |
六类24位非屏蔽RJ45配线架 |
个 |
3 |
|
|
3 |
110型100回语音跳线架 |
个 |
4 |
|
|
4 |
6类非屏蔽RJ45跳线（2米） |
根 |
60 |
|
|
5 |
1对110-RJ45跳线（2米） |
根 |
40 |
|
|
6 |
24位光纤分线盒 |
个 |
1 |
|
|
7 |
SC 法兰适配器 |
根 |
20 |
|
|
8 |
SC尾纤 |
根 |
20 |
|
|
9 |
金属理线架 |
个 |
11 |
|
|
10 |
19”配线柜（42U） |
个 |
1 |
|
3.2.6建筑群配线子系统的产品选型
建筑群子系统应由连接多个建筑物之间的主干电缆和光缆组成
本方案的设计主体仅限一栋建筑，设计范围不涉及此系统
3.2.7 综合布线系统图
四．综合布线系统施工方案
4.1系统施工方案综述
工程实施是整个系统建设成败的关键环节，其目的不仅要提供一个符合现在需求的质量优良的系统，更应为未来的维护和升级提供最大的便利。
工程实施方法一个综合性很强的工作，其核心是行之有效的管理
工程施工图设计
在工程实施过程中，在施工之前，首先应做好工程施工图的设计工作。
施工步骤
本方案介绍工程的施工步骤包含在详细的施工进度计划内，在进入现场后会进一步细化。
注意事项
1. 做到无施工方案（或简要施工方案）不施工，有方案没交底不施工，班组上岗前没完全不施工，施工班组要认真做好完全上岗交底活动及记录，每周一上午要组织不少于1小时的安全活动。严格执行操作规程，不得违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。
施工进度计划与实施：
安装工程施工工艺顺序
施工方法
光纤施工原则
由于光纤的纤芯材料是石英玻璃，容易破碎，因此，在施工时要特别谨慎。施工时应遵循以下原则：
施工操作人员，应严格按照工艺要求，严守纪录，严格贯彻工艺规范，搞好文明施工。
双绞线施工原则
在连接硬件上，不要在太靠近连接块的地方端接线对，保持6cm左右的最小空间。
光纤敷设
双绞线敷设
管线工程施工
工程实施中几个重点及对策
工程实施与土建工程在时间进度上的配合
为了保证建设周期，本项目工程施工与土建工程、机电安装、弱电安装在时间进度上会有良好的配合。本系统是建筑的“神经”部分，为了保证系统在施工过程中有条不紊地按一定顺序衔接进行下去，其中有一定的规律，我们必须加以注意和遵循。根据多年来在工程管理和工程施工方面的经验，总结出在工程安装前期必须抓紧的三个环节和在系统工程施工中与土建工程在进度配合上的六个阶段。
三个环节是：
系统施工图的会审
系统施工工期的时间表
该时间表的主要时间段内容包括：
系统设计、设备生产与购买、管线施工、设备验收、设备安装、系统调试、培训和系统验收等，同时工程施工界面协调和确认应形成纪要或界面协调文件。
系统工程施工技术交底
技术交底包括弱电工程总包方、各分系统承包商、机电设备供应及安装商、监理公司之间，以及综合布线项目组内部到施工班组的交底工作，它们应分级分层次进行。
在这里着重提出的是我方综合布线项目组内部的技术交底工作，目的有两方面：一是为了明确所承担施工任务的特点、技术质量要求、系统的划分、施工工艺、施工要点和注意事项等，做到心中有数，以利于有计划、有组织地多快好省地完成任务，工程项目组长可以进一步帮助技术员理解消化图纸。二是对工程技术的具体要求、安全措施、施工程序、配制的工机具等作详细的说明，使责任明确，各负其责。
技术交底的主要内容包括：施工中采用的新技术、新工艺、新设备、新材料的性能和操作使用方法，预埋部件注意事项，技术交底将做好相应的记录。
六个阶段是：
（1）系统预留孔洞和预埋线管与土建工程配合
在建筑物土建初期的地下层工程中，牵涉到系统线槽孔洞的预留和消防、保安等系统线管理的预埋，因此在处理建筑物地下部分的“挖坑“阶段，我方会配合建筑设计院完善该建筑物地下层、主楼部分的孔洞预留和线管预埋的施工图补充设计，以确保土建工程顺利竣工。
（2）线槽架的施工与土建工程、各弱电系统等的配合
系统线槽架的安装施工，在土建工程基本结束以后，并与其它管理道（风管、给排水管）的安装同步进行，也可稍迟于管道安装一段时间（约15个工作日），但必须在设计上解决好各弱电系统线槽架与管道在位置上的合理安置和配合。
（3）系统布线和机房布置与土建和装饰工程的配合
系统的配线和穿线工作，在土建工程完全结束以后，与装饰工程同步进行，安装应避免在装饰工程结束以后，造成穿线的困难。同时主机房和各配线间的装饰也应与整体的装饰工程同步，在主机房和配线间基本装饰完毕后，应将机柜定位，并将电缆引入机柜中，做好编码工作，开始线架端接。特别注意主机房及配线间的门锁一定要装好！
（4）工作区端接
工作区面板的端接应在装饰工程基本结束时开始，并注意家具的进场时间。
（5）系统的验收
系统的验收，我司认为应建立在自检合格，竣工资料齐全的基础上，并按弱电总包要求统一安排进行。在整个系统验收后，再进行设备调试开通工作。
（6）系统的调试开通
综合布线系统的调试，我方基本上在设备安装完毕后，即进行系统的调试，周期大约需要15天左右，视乎网络设备，交换机进线到位的进度。 线管预埋和线槽架设要求
线管的预埋和线槽与桥架的敷设就需要与土建工程同步进行。因此系统施工图的设计在这一方面要先行一步，在进行预留孔洞和预埋线管施工图设计时，应充分考虑线路和设备容量应能满足今后发展的最大需要量，同时应与建筑设计院、施工单位、建设单位密切配合，充分了解土建的具体情况，以便合理解决暗管设中的施工问题，充分了解其它风、水管道的分布、位置和技术与工艺要求，以免与这些管道发生窨布置上的矛盾。预埋暗管应尽量避免穿越建筑物的沉降、促缩缝，如果必须穿越沉降或伸缩缝时，线管应相应的处理。预埋暗管一般采用电线管或聚氯乙烯管，在易受重压的地段和电磁干扰影响的场所应采用钢管并有良好的接地。管内穿线、管径利用率一般为40%。管内穿放绞合导线时，管子的截面利用率一般为20-25%，管内穿放平行导线 时，利用率一般为25-30%。线管的弯曲半径，在放线缆时不小于线缆外径的10倍；在穿放普通导线时不小于导线外径的6倍。线管主要用于建筑物内的水平线路，通常用于距离不远，管线截面较小的场合。对一些有防火和特殊保安要求的一级负荷线路一般均采用穿管设，按中国“高层民用建筑设计防火规范”（GBJ45—82）的要求消防系统的配电路（强电和弱电）应采用穿金属管的保护方式，暗设在非燃烧体的结构内，其保护厚度不小于3CM，明时必须在金属管上采取保护措施。当导线穿管时，若设在本层的楼板（地板）或设在本层的顶板投标部分内所用材料差不多时，应优先采用后者。因为设于本层顶板内（即上层的楼板）的管子两端和开口向下，在浇制混凝土楼板时，水泥砂浆不会从管口灌入，而且在要求设置分线盒时，顶板容易处理。
本方案之综合布线系统，需要管径截面比较大，若采用暗管预埋在现浇钢筋混凝土楼板内，会给暗管设和穿线带来困难。对于预制楼板来说，由于楼板的垫层不可能很厚，加之钢管的交叉，很难埋入。由于该建筑物采用中央空调，在装修工程上均采用吊顶方式（假天花板），因此我们可以采用在吊顶内设线槽的方式，这种方式，目前在国外十分普遍，所用线槽及配件也已完全规格化，并配有各种转弯线槽、T字接线槽等多种规格。利用线槽配线施工非常方便。线槽用角钢支架支撑。角钢架用膨胀螺栓固定在楼板下方。膨胀螺栓孔是用冲击钻现场打出的，在楼板上并不需要预留预埋件。线槽由镀锌薄钢板制成，目前在国内常用的规格如表7—1所示，配线时，线槽要留有40%的备用量。
线桥架规格表
|
线槽规格 |
镀锌钢板厚度 |
|
50×50 |
1 |
|
75×50 |
1 |
|
100×75 |
1．2 |
|
150×100 |
1．4 |
|
150×150 |
1．6 |
在建筑物的吊顶内，为了防火的要求，导线出线槽时要穿保护管，导线不得有外露部分，同时线槽应采用防火材料制成，同时所有弱电线槽应有警示及鉴别标志或铭牌。
线管和线槽与桥架的施工设计，可由这几个部分组成：墙外埋地管道部分、主机房部分，垂直桥架部分，楼层水平线槽部分，楼层水平线管部分，楼层引下线管部分，底盒部分。在实施设计时，要根据建筑物的大小，楼层高低，点分析和数量，确定出最佳方案。在建筑物弱电系统电气安装施工设计中主要确定线缆的路由和数量，配线方式，弱电竖井内线槽架和控制箱的布置，以及端接的连接和编号。
配线施工注意事项
穿在管槽架内绝缘导线的额定电压不应低于500 V
管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行，在配线施工之前，应将线槽内的积水和杂物清除干净
弱电系统的配线原则上可以采用同槽分隔方式敷设，但电压大于65 V 以上的辅助供电回路，应另管另槽敷设，特别是电视信号线、广播线和动力相之间有良好的屏蔽和相互隔离度，以防止信号串扰和电磁干扰管线槽内导线总截面积（包括外护层）不应超过管槽截面积40%设于垂直或水平管线中的导线每超过5M时，应在管线槽内或接线盒中加以固定，导线穿管线槽后，在导线穿出口处直至电气设备接线端应装软护线套以保护导线防外力的损坏。
五．综合布线系统测试验收方案
5.1综合布线验收标准
综合布线的验收按照《建筑与建筑群综合布线系统工程施工及验收规范》GB/T50312-2007
5.2综合布线测试内容
测试内容
测试仪器
ETL或ETL认证，达到三级及三级以上的现场验收测试仪均可，包括FLUKE DSP-4300、DTX-1800、OMINER II；IDEAL LANTEK 7；ALIGENT WIRESCOPE350电缆测试仪。
光缆的测试
六类水平铜缆的测试说明
六类水平铜缆系统采用专用六类测试仪器进行测试，测试.
三类垂直主干铜缆系统的测试说明
为确保综合布线系统性能，确认布线系统的元器件性能及安装质量，工程完工后需按EIA/TIA-568A之TSB-75规定的CAT3标准对三类链路系统进行测试，包括以下几项内容：
极性、连续性、短路、断路测试及长度
信号全程衰减测试
5.3工程验收：
当布线系统全部安装完毕，测试技术指标满足《技术要求》的要求后，甲方和多方检验人员共同对整个工程进行最终验收。验收采用抽查方式，其内容和程序由双方共同协商确定。随机抽样10%双绞线连接进行测试
测试人员
由 主派出工程师与用户方工程师共同完成整个系统的测试工作，并填写测试表。
竣工报告
（工程商）在完成大厦综合布线系统后,积极协助业主完成整个系统的开通调试。并提供业主一套完整的竣工报告，包括以下内容：
5.4售后服务与培训
对于工程项目的实施及后期的维护工作,我们愿意同甲方建立一种良好的合作关系,我们将认真采纳贵方的评估,即时调整工程实施方案,以满足用户的要求为目标,并提供相应的技术支持及后期的质保体系。
1、安装验收报告签定之日起，硬件产品提供一年的免费保修，以及系统可能出现的升级（仅出升级成本费）。此间出现的一切硬件的质量问题由我公司提供免费维修和服务，其响应时间为24小时之内，并提供24小时的热线服务。
2、保修期过后，本公司提供相同质量的服务。对于合同中设备出现的质量问题，其产品免费更换，而对于由于人力破坏所出现的问题，本公司根据实际情况提供有偿服务。
工程结束后， （工程商）提供综合布线系统的技术培训，通过培训使用户能够独立处理布线有关方面的问题，更好地对大楼进行智能化的管理。培训人员一般为大楼控制中心管理员及有关负责弱电工程实施的工程师。
培训内容：
5.5质量保证
根据对布线系统所作的系统品质保证，自安装之日起20年内，产品质量未达到这些标准，将提供适当的产品和人员以替换或修复
综合布线工程材料清单
|
序号 |
产品名称 |
单位 |
数量 |
备注 |
|---|---|---|---|---|
|
工 作 区 子 系 统 |
||||
|
1 |
方形单位面板 |
个 |
100 |
|
|
2 |
方形双位面板 |
个 |
200 |
|
|
3 |
六类非屏蔽90°信息模块 |
个 |
300 |
|
|
4 |
超五类非屏蔽90°信息模块 |
个 |
200 |
|
|
5 |
6类非屏蔽RJ45跳线（2米） |
根 |
300 |
|
|
水平子系统 |
||||
|
6 |
六类4对非屏蔽UTP线缆 |
305米/箱 |
50 |
|
|
7 |
超五类4对UTP线缆 |
305米/箱 |
34 |
|
|
管理间子系统 |
||||
|
8 |
超五类24位RJ45配线架 |
个 |
8 |
|
|
9 |
六类24位非屏蔽RJ45配线架 |
个 |
12 |
|
|
10 |
6类非屏蔽RJ45跳线（2米） |
根 |
240 |
|
|
11 |
1对110-RJ45跳线（2米） |
根 |
160 |
|
|
12 |
110型100回语音跳线架 |
个 |
4 |
|
|
13 |
金属理线架 |
个 |
36 |
|
|
14 |
12位光纤分线盒（SC） |
根 |
4 |
|
|
15 |
SC 多模耦合器 |
个 |
16 |
|
|
16 |
SC多模尾纤 |
个 |
16 |
|
|
17 |
19”配线柜（24U） |
根 |
4 |
|
|
垂直子系统 |
||||
|
18 |
4芯室内多模软光缆 |
米 |
131 |
|
|
19 |
三类25对非屏蔽室内线缆 |
卷 |
1 |
305米/卷 |
|
设备间子系统 |
||||
|
20 |
超五类24位RJ45配线架 |
个 |
2 |
|
|
21 |
六类24位非屏蔽RJ45配线架 |
个 |
3 |
|
|
20 |
110型100回语音跳线架 |
个 |
4 |
|
|
21 |
6类非屏蔽RJ45跳线（2米） |
根 |
60 |
|
|
22 |
1对110-RJ45跳线（2米） |
根 |
40 |
|
|
23 |
24位光纤分线盒 |
个 |
1 |
|
|
24 |
SC 法兰适配器 |
根 |
20 |
|
|
25 |
SC尾纤 |
根 |
20 |
|
|
26 |
金属理线架 |
个 |
11 |
|
|
27 |
19”配线柜（42U） |
个 |
1 |
|
